الدائرة المغلقة: كيف تعمل وما علاقتها بسلامة الأجهزة؟

الدائرة الكهربائية المغلقة هي مسار متصل يسمح بمرور التيار من مصدر الطاقة عبر مكونات الدائرة والعودة إليه. تخيل بطارية موصولة بمصباح بواسطة أسلاك: عندما تكون التوصيلات سليمة والمفتاح مغلقًا، يكتمل المسار ويضيء المصباح، بشرط ملاءمة المكونات ووجود طاقة كافية في البطارية.

كلمة «مغلقة» هنا لا تعني أن الجهاز داخل صندوق محكم، ولا أن أسلاكه مخفية أو محمية. إنها تصف اتصال المسار الكهربائي. وقد تكون الدائرة مكتملة، لكنها لا تعمل كما ينبغي بسبب ضعف المصدر أو تلف أحد أجزائها أو وجود توصيل غير صحيح.

• الدائرة المغلقة: يوجد مسار كامل يمكن للتيار أن يمر فيه عند تطبيق فرق جهد مناسب.
• الدائرة المفتوحة: ينقطع المسار عند نقطة، مثل مفتاح مفتوح أو سلك مقطوع، فيتوقف التيار في ذلك المسار.
• القصر الكهربائي: يتكون مسار منخفض المقاومة غير مقصود، وقد يسمح بتيار مرتفع يسبب سخونة أو حريقًا.

لذلك لا تكون الدائرة المغلقة آمنة بالضرورة؛ فالقصر الكهربائي قد يكون مسارًا مكتملًا أيضًا، لكنه يتجاوز الجزء الذي يُفترض أن يستخدم الطاقة. كذلك لا يعني توقف الجهاز أن كل أجزائه خالية من الجهد، فقد تبقى أجزاء متصلة بالمصدر، أو تحتفظ مكونات داخلية بشحنة بعد الفصل.

يوفر مصدر الطاقة فرق جهد يدفع الشحنات الكهربائية للتحرك داخل المواد الموصلة. وتتحدد شدة التيار بخصائص المصدر ومقاومة المكونات، وفي دوائر التيار المتردد تتأثر أيضًا بالممانعة الكهربائية. يحول الحمل، مثل المصباح أو المحرك، الطاقة الكهربائية إلى ضوء أو حركة أو حرارة.

في الدوائر البسيطة ذات التيار المستمر يُمثَّل اتجاه التيار الاصطلاحي من القطب الموجب إلى السالب عبر المسار الخارجي، بينما تتحرك الإلكترونات في الأسلاك المعدنية في الاتجاه المعاكس. أما التيار المتردد فيغيّر اتجاهه دوريًا. ولا تحتاج إلى حفظ هذه التفاصيل لاستخدام جهاز منزلي، لكنك تحتاج إلى الالتزام بمصدر الطاقة والتوصيلات المحددة له.

التوصيل على التوالي

تتصل المكونات الواحد بعد الآخر في مسار واحد، ويمر فيها التيار نفسه. إذا تعطل مكون بطريقة تقطع المسار، تصبح الدائرة مفتوحة وتتوقف بقية المكونات عن العمل. لكن بعض الأعطال تسبب قصرًا بدل الانقطاع؛ عندها قد يبقى المسار مغلقًا مع تشغيل غير طبيعي، ولذلك لا يصح اعتبار كل عطل سببًا لفتح الدائرة.

التوصيل على التوازي

تتوزع المكونات على فروع متعددة، ويكون فرق الجهد متساويًا بين الفروع المتصلة بالنقطتين نفسيهما. قد يتوقف فرع بسبب انقطاعه وتظل الفروع الأخرى تعمل. ومع ذلك، يمكن لقصر في أحد الفروع أن يؤدي إلى فصل الحماية أو تعطيل المصدر، فتتوقف الدائرة كلها.

يظهر مبدأ الدائرة المغلقة في المصباح اليدوي وجرس الباب والألعاب العاملة بالبطاريات. يؤدي تشغيل المفتاح إلى إكمال مسار مناسب لمرور التيار. أما الأجهزة الإلكترونية المعقدة، فتحتوي على مسارات كثيرة وعناصر تحكم، ولا يمكن اختزال جميع وظائفها في مفتاح واحد.

في السياق الطبي، قد تشير «الحلقة المغلقة» إلى نظام يستخدم القياسات لتعديل عمله تلقائيًا، مثل بعض أنظمة توصيل الإنسولين التي تستفيد من بيانات مستشعر السكر. وهذا معنى متعلق بالتغذية الراجعة، وليس مجرد اتصال الأسلاك. المصطلح وحده لا يحدد اختبارًا تشخيصيًا؛ فإذا ورد في تقرير أو وصف جهاز، اسأل الفريق المعالج عن المقصود تحديدًا.

يشير تعبير الدوائر التلفزيونية المغلقة إلى نظام تُرسل فيه صور الكاميرات إلى جهات أو أجهزة محددة، بدل بثها للجمهور. ولا يعني ذلك أن النظام معزول دائمًا عن الإنترنت، إذ تسمح بعض الأنظمة الحديثة بالمشاهدة عن بُعد عبر الشبكات.

يتكون النظام عادةً من كاميرات ومصدر طاقة ووسيلة لنقل الصورة، إضافة إلى جهاز تسجيل أو تخزين وشاشة أو تطبيق عرض. قد تستخدم الكاميرات التقليدية كابلات للصورة مع تغذية كهربائية منفصلة، بينما تستخدم كاميرات الشبكة اتصالًا سلكيًا أو لاسلكيًا، وقد تتلقى الطاقة والبيانات عبر كابل شبكة متوافق.

يجب مطابقة جهد التغذية والمنافذ وطريقة التوصيل مع تعليمات الشركة، وعدم اعتبار الكاميرا وسيلة لمراقبة المؤشرات الحيوية أو بديلًا عن رعاية شخص مريض. وتشمل الحماية كلمات مرور قوية وتحديثات أمنية وضبط صلاحيات المشاهدة، مع احترام خصوصية الأشخاص وعدم التصوير في الأماكن الخاصة دون مسوغ قانوني مناسب.

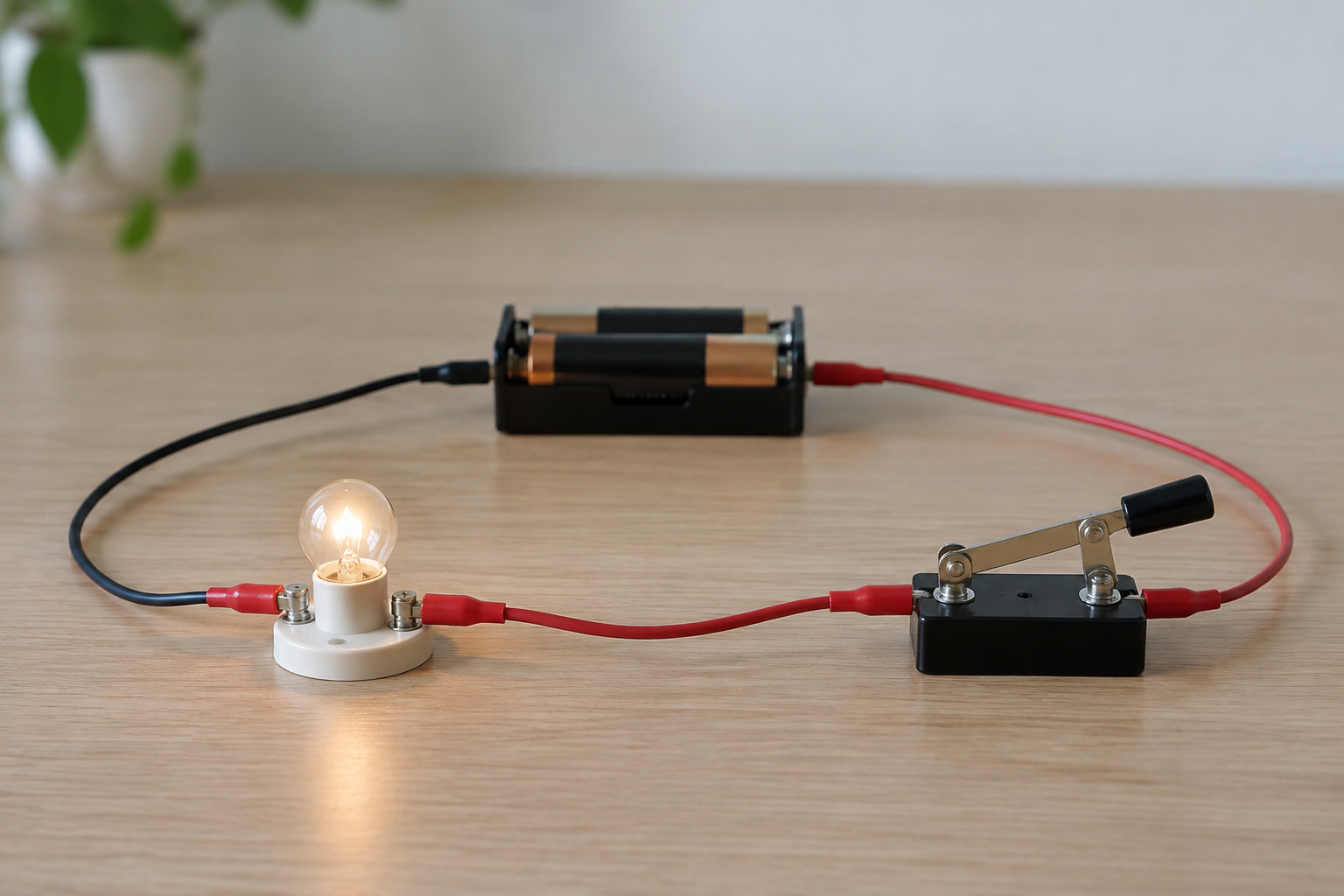

يمكن توضيح الفكرة باستخدام طقم تعليمي منخفض الجهد يعمل ببطارية، مع إشراف بالغ عند مشاركة الأطفال. يتكون النموذج من بطارية في حامل، ومفتاح، ومصباح صغير مناسب، وأسلاك معزولة. ويكون المسار من أحد قطبي البطارية إلى المفتاح ثم المصباح ثم القطب الآخر.

• اختر مكونات متوافقة واتبع تعليمات الطقم بدل تجربة توصيلات عشوائية.
• افصل البطارية قبل تعديل الأسلاك، ولا تصل قطبيها مباشرة ببعضهما.
• أوقف التجربة إذا سخنت البطارية أو الأسلاك أو ظهرت رائحة غير معتادة.
• لا تستخدم كهرباء المنزل أو بطاريات كبيرة لتجربة تعليمية بسيطة.

ابدأ بمراجعة دليل الجهاز والتأكد من وضع المفتاح، وشحن البطارية، وثبات الوصلات الخارجية المسموح للمستخدم بفحصها. افحص الغلاف والسلك بصريًا دون لمس أجزاء مكشوفة. إذا وجدت تشققًا أو آثار احتراق أو رائحة غير طبيعية، توقف عن الاستخدام واستعن بفني مؤهل.

لا تتجاوز المصهر أو قاطع الحماية، ولا تستبدله بوسيلة مرتجلة. تجنب تشغيل الأجهزة قرب الماء أو بأيدٍ مبتلة، ولا تفتح جهازًا موصولًا بالكهرباء. وفي الأجهزة الطبية المنزلية، التزم بإرشادات المورد وخطة التعامل مع انقطاع الطاقة؛ وإذا كان الجهاز يدعم وظيفة حيوية، فاطلب المساعدة الطبية العاجلة عند تعطل الدعم بدل محاولة إصلاحه بنفسك.

بعد صدمة كهربائية، اطلب مشورة طبية عاجلة حتى لو بدت الإصابة محدودة، خاصة مع الحمل أو أمراض القلب أو وجود جهاز قلبي مزروع. فقد تكون الإصابة الداخلية أكبر من العلامة الظاهرة على الجلد. اتصل بالطوارئ فورًا عند فقدان الوعي، أو صعوبة التنفس، أو ألم الصدر، أو الخفقان، أو الحروق الشديدة، أو التعرض لجهد مرتفع.

لا تلمس شخصًا ما زال متصلًا بمصدر الكهرباء؛ افصل التيار إن أمكن بأمان، وابتعد عن أسلاك الجهد العالي. بعد تأمين المكان، إذا كان المصاب غير مستجيب ولا يتنفس طبيعيًا، اتبع تعليمات موظف الطوارئ لبدء الإنعاش واستخدام مزيل الرجفان إن توفر. اكتمال الدائرة يفسر عمل الجهاز، لكن العزل والحماية والتصرف الصحيح هي ما يقلل خطر الإصابة.
