المزدوجة الحرارية: كيف تقيس الحرارة وما دورها الطبي؟

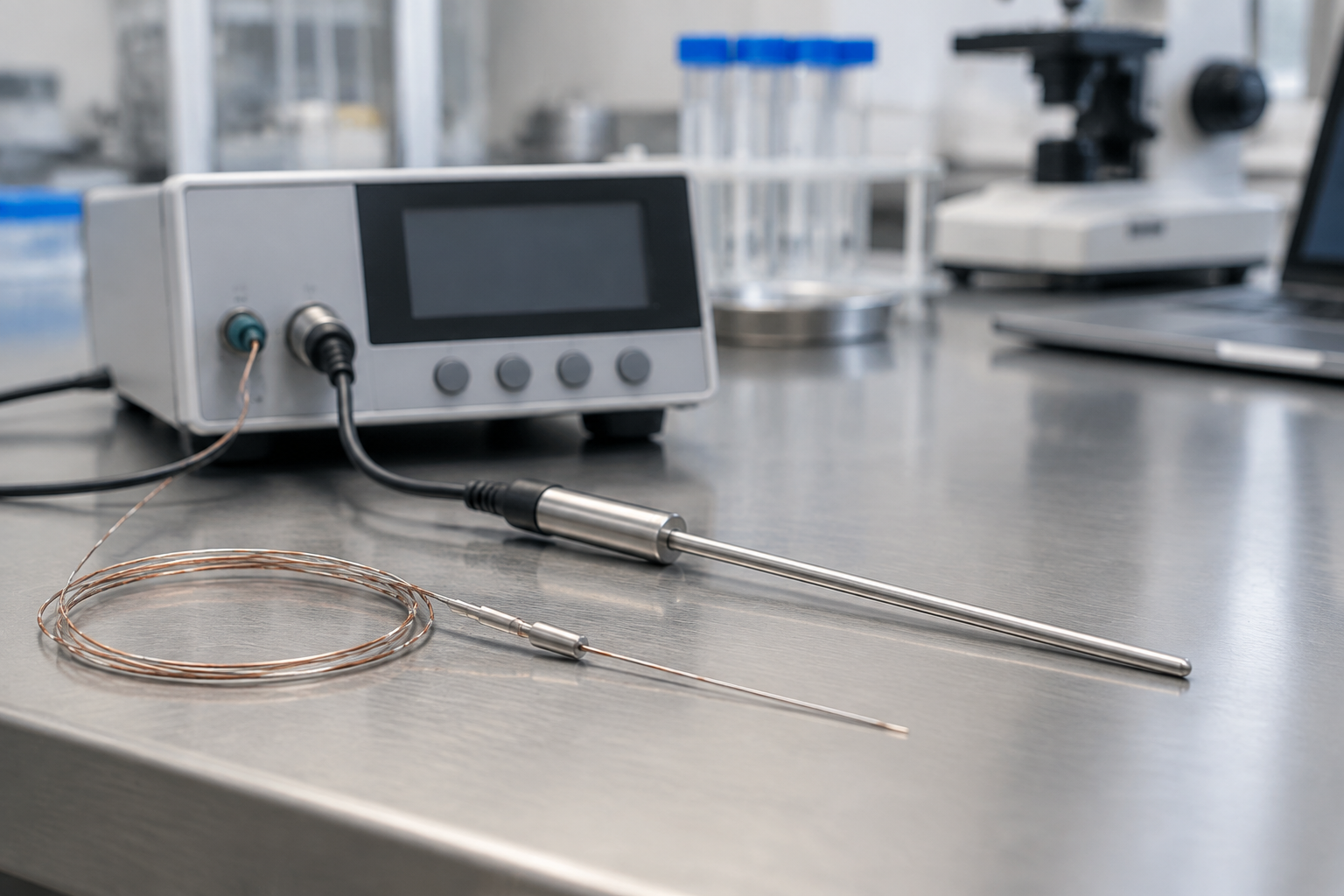

المزدوجة الحرارية حساس يتكون عادةً من سلكين مصنوعين من معدنين أو سبيكتين مختلفتين، متصلين عند طرف يُسمى وصلة القياس. عندما تختلف حرارة هذا الطرف عن حرارة الطرف المرجعي، يتولد فرق جهد كهربائي صغير. تقرأ دائرة إلكترونية هذه الإشارة وتحولها، بعد تعويض حرارة المرجع، إلى درجة حرارة يمكن عرضها أو تسجيلها.

تتميز هذه التقنية بإمكان تصنيع مجسات صغيرة ومتينة، وبقدرتها على العمل ضمن نطاقات حرارية واسعة تختلف باختلاف المعادن والعزل. لكنها لا تقيس الحرارة بالسحر أو بمجرد وجود سلكين؛ إذ تحتاج إلى توصيل صحيح وجهاز قراءة متوافق، وإلى معرفة العلاقة بين الإشارة الكهربائية ودرجة الحرارة.

يعتمد عمل المزدوجة الحرارية على ظاهرة فيزيائية تُسمى تأثير سيبك. والتبسيط المفيد هنا هو أن اختلاف الحرارة على امتداد موصلين مختلفين يولد إشارة كهربائية مرتبطة بهذا الاختلاف. أما التفاصيل الدقيقة فتتعلق بخواص المعدنين ودرجة الحرارة على امتداد الدائرة.

• يوضع طرف القياس في المكان المراد مراقبة حرارته، مع استخدام غلاف مناسب إذا تطلب التطبيق ذلك.
• ينتقل تأثير الحرارة إلى الوصلة، ويتغير فرق الجهد الصغير الناتج في الدائرة.
• يقيس الجهاز حرارة نقطة التوصيل المرجعية، غالبًا بحساس إضافي داخل جهاز القراءة.
• تستخدم الإلكترونيات بيانات نوع المزدوجة الحرارية لتحويل الإشارة إلى قراءة مفهومة.

تُسمى الخطوة المتعلقة بالمرجع «تعويض الوصلة الباردة». ولا يعني الاسم أن هذه الوصلة يجب أن تكون باردة فعلًا، بل إنها نقطة مرجعية يلزم أخذ حرارتها في الحسبان حتى تكون النتيجة صحيحة.

توجد أنواع متعددة تُعرف بحروف مثل K وJ وT، ويختلف كل منها في تركيب السلكين ونطاق التشغيل ومقاومة الظروف المحيطة. فالنوع المناسب لوسط شديد السخونة قد لا يكون الخيار الأفضل لقياس تغيرات صغيرة قرب درجة حرارة الجسم. ويؤثر غلاف المجس أيضًا في تحمله للرطوبة والمواد الكيميائية وسرعة استجابته.

لا يكفي أن يتشابه شكل القابس حتى تتوافق المكونات. يجب أن يتناسب الحساس وأسلاك التمديد وجهاز القراءة مع النوع المحدد. وقد يؤدي استخدام أسلاك غير مناسبة أو عكس التوصيل إلى قراءات مضللة، حتى عندما يعمل الجهاز وتظهر الأرقام على شاشته بصورة طبيعية.

مراقبة أجهزة التعقيم والعمليات الحرارية

يمكن استخدام المزدوجات الحرارية ضمن معدات قياس متخصصة لرسم توزيع الحرارة داخل أجهزة التعقيم والتحقق من وصولها إلى المواضع المطلوبة. لكن بلوغ درجة حرارة معينة وحده لا يثبت نجاح التعقيم؛ فالأمر يعتمد كذلك على الزمن، وطبيعة العملية، وتحميل الجهاز، والمؤشرات المناسبة وفق البروتوكول المعتمد.

المختبرات وحفظ المواد الحساسة

قد تدخل هذه الحساسات في مراقبة بعض المعدات والعمليات المخبرية، بحسب نطاق الحرارة والدقة المطلوبة. ومع ذلك، ليست كل ثلاجة مختبرية أو حاضنة مزودة بمزدوجة حرارية؛ فقد تعتمد على تقنيات أخرى. والأهم هو أن يكون نظام القياس ملائمًا للمادة المحفوظة، مع معايرة ومتابعة للانحرافات الحرارية.

تطبيقات سريرية متخصصة

قد تُستخدم مجسات قائمة على هذه التقنية في بعض إجراءات مراقبة الحرارة أو الأجهزة التي تتعامل مع التسخين والتبريد العلاجي. ويكون ذلك ضمن نظام طبي مصمم لهذا الغرض، مع اشتراطات للعزل الكهربائي والتوافق الحيوي والنظافة. ولا يجوز استبدال هذه المجسات بقطع صناعية تبدو مشابهة.

نعم؛ فالمزدوجة الحرارية اسم لتقنية استشعار، بينما ميزان الحرارة الطبي منتج كامل صُمم لقياس حرارة الجسم في موضع محدد وبطريقة معينة. وتعتمد كثير من الموازين الرقمية الطبية على مقاومات حرارية تتغير مقاومتها مع الحرارة، بينما تقيس موازين أخرى الأشعة تحت الحمراء المنبعثة من الجسم.

وجود شاشة رقمية أو استجابة سريعة لا يثبت صلاحية الجهاز للاستخدام الطبي. عند شراء ميزان منزلي، تأكد من أنه مخصص لقياس حرارة الجسم ومناسب لعمر المستخدم وموضع القياس. ولا تستخدم ميزان الطبخ أو المجس الصناعي داخل الفم أو الأذن أو أي موضع آخر من الجسم.

قد تكون المزدوجة الحرارية مناسبة جدًا لتطبيق معين، لكن الدقة النهائية تعتمد على النظام كله. كما أن سرعة تغير الأرقام ليست دليلًا كافيًا على صحة القياس. ومن أبرز العوامل المؤثرة:

• المعايرة: التحقق من القراءة بمقارنتها بمرجع موثوق، وفق متطلبات الاستخدام.
• التلامس وموضع القياس: قد يقيس الطرف حرارة الهواء المحيط بدلًا من الجسم المراد فحصه إذا لم يوضع جيدًا.
• زمن الاستجابة: تحتاج الوصلة والغلاف المحيط بها إلى وقت للاقتراب من حرارة الوسط.
• سلامة الأسلاك: التلف والتآكل والتوصيلات غير المناسبة قد تغير الإشارة.
• البيئة الكهربائية: لأن الإشارة صغيرة، قد تؤثر التشويشات أو مشكلات العزل في النتيجة.

وفي الاستخدام الطبي، تُضاف متطلبات أخرى، مثل نظافة المجس وسلامة ملامسته للمريض وتوافقه مع الجهاز. لذلك لا ينبغي تفسير رقم منفرد بمعزل عن طريقة القياس وحالة الشخص.

إذا كان هدفك تقييم الحمى، فاختر ميزانًا طبيًا واتبع تعليماته بدقة. تختلف القراءة باختلاف موضع القياس، ولذلك دوّن الموضع عند إبلاغ الطبيب بالنتيجة. ولا تضف أو تطرح قيمة ثابتة لتحويل قراءة الإبط إلى قراءة الفم أو غيرها؛ فهذه التحويلات ليست دقيقة دائمًا.

• نظّف الميزان بالطريقة التي توصي بها الشركة، ولا تغمره بالماء إلا إذا كان مصممًا لذلك.
• التزم بوقت الانتظار الموصى به بعد المشروبات الساخنة أو الباردة عند القياس بالفم.
• إذا بدت القراءة غير منطقية، أعد القياس بطريقة صحيحة وبميزان موثوق.
• لا تؤخر طلب المساعدة بسبب قراءة طبيعية إذا كان الشخص يبدو شديد المرض.

اطلب تقييمًا طبيًا عاجلًا إذا كان عمر الرضيع أقل من ثلاثة أشهر وبلغت حرارته 38 درجة مئوية أو أكثر. وتحتاج حرارة تبلغ 39 درجة أو أكثر لدى رضيع بعمر ثلاثة إلى ستة أشهر إلى مشورة طبية عاجلة أيضًا. استخدم ميزانًا طبيًا مناسبًا، ولا تعتمد على مجس غير مخصص للجسم لاتخاذ هذه القرارات.

اطلب رعاية طارئة إذا رافقت الحمى صعوبة في التنفس، أو اضطراب في الوعي، أو تيبس في الرقبة، أو تشنج، أو طفح لا يبهت بالضغط. واستشر الطبيب عند استمرار الحمى أو تدهور الحالة أو ظهور علامات الجفاف، وكذلك لدى ضعيف المناعة. الخلاصة أن المزدوجة الحرارية أداة مفيدة لقياس الحرارة، لكن اختيار وسيلة القياس المناسبة وتفسير الأعراض أهم من اسم التقنية المستخدمة.
