مخطاط التموج: كيف يسجل الحركة وما دوره الطبي؟
قد تصادف اسم «مخطاط التموج» في كتاب طبي أو وصف جهاز مختبري أو تقرير قديم، فتظن أنه فحص محدد للكشف عن مرض بعينه. لكن المقصود عادة هو جهاز يسجل تغيرات ظاهرة قابلة للقياس بمرور الزمن، مثل الحركة أو الضغط. ويعرف بالإنجليزية باسم Kymograph. ارتبط هذا الجهاز بدراسة وظائف الأعضاء، وساعد على تحويل حركات يصعب تتبعها بالعين إلى منحنيات يمكن مقارنتها وتحليلها. وفهم المقصود به يبدأ بمعرفة ما يسجله، وليس بمجرد النظر إلى شكل الموجة.
أهم النقاط
- مخطاط التموج، أو Kymograph، يسجل تغير ظاهرة مثل الحركة أو الضغط بمرور الزمن، وليس اسمًا لمرض.
- اشتهر الجهاز التقليدي بأسطوانة تدور وقلم يرسم عليها التغيرات التي ينقلها حساس أو نظام ميكانيكي.
- استخدامه الأبرز في دراسة وظائف الأعضاء والتعليم والبحث، وقد حلت أنظمة إلكترونية محل كثير من تطبيقاته التقليدية.
- شكل الموجات وحده لا يكفي للتشخيص؛ إذ يتوقف تفسيره على نوع الإشارة وطريقة التسجيل والسياق الطبي.
- إذا ورد المصطلح في طلب فحص، فاسأل عن اسم الإجراء الكامل والعضو المراد تقييمه وتعليمات التحضير.
أُعدّت هذه النقاط بمساعدة الذكاء الاصطناعي لتلخيص أهم ما في المقال وتسهيله على القارئ. المحتوى للتثقيف الصحي ولا يغني عن استشارة الطبيب.
ما هو مخطاط التموج؟

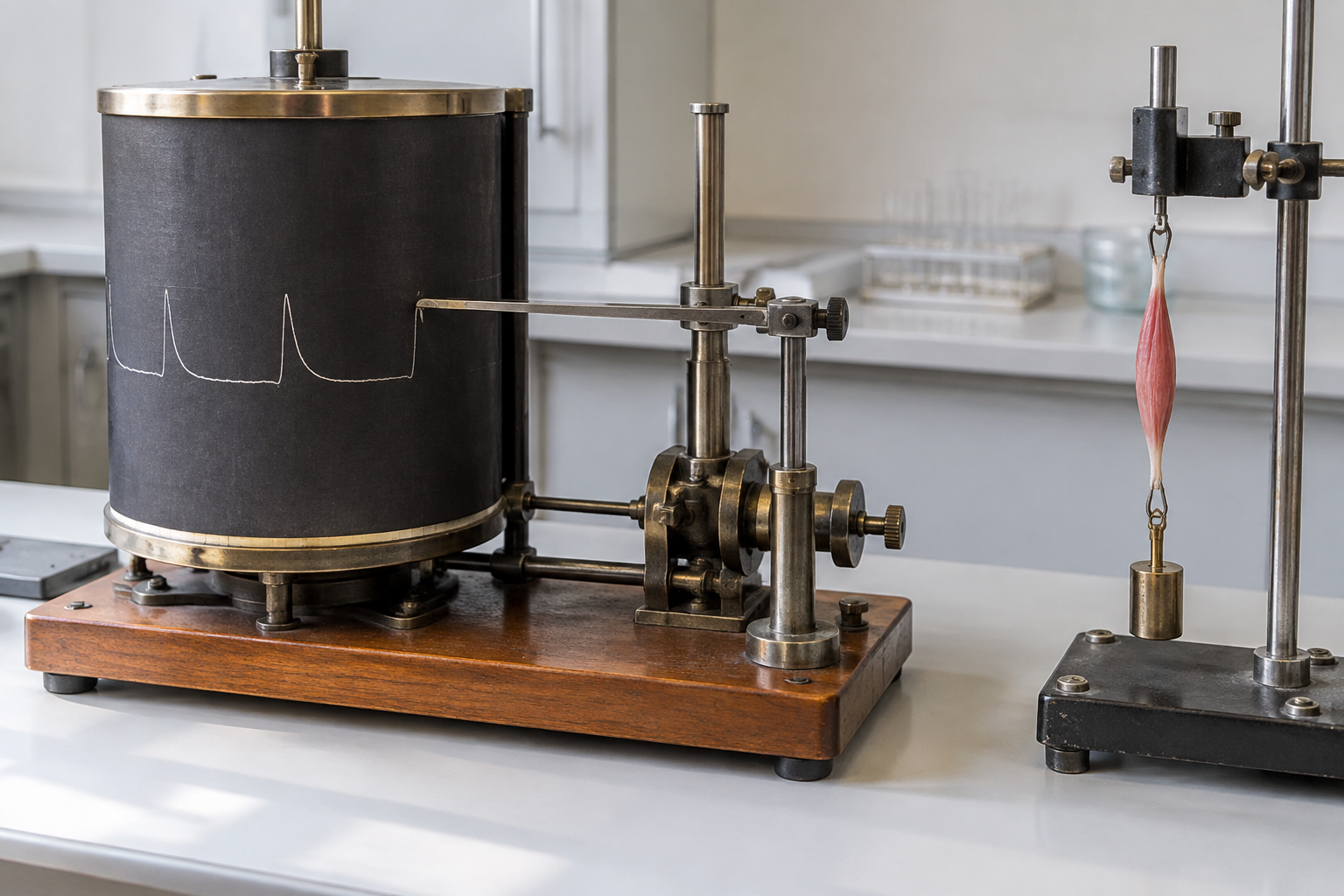

مخطاط التموج أداة تسجيل تُظهر كيف تتغير إشارة معينة مع الوقت. ففي صورته التقليدية، يتكون من أسطوانة دوارة تحمل سطحًا للتسجيل، مع قلم أو ذراع يتحرك تبعًا للإشارة الواصلة إليه. ومع دوران الأسطوانة، يرسم القلم خطًا يعكس التغيرات المتتابعة بدلًا من إظهار قيمة واحدة فقط.
لا يختص الاسم بعضو واحد، ولا يعني تلقائيًا تخطيط القلب أو فحص الرئتين. فقد استخدم المبدأ نفسه لتسجيل ظواهر متعددة وفق التجهيزات المتصلة بالجهاز. لذلك فإن كلمة «مخطاط» تشير إلى أداة التسجيل، بينما تحدد الحساسات والتوصيلات طبيعة الظاهرة التي يجري قياسها.
كيف يحول الحركة إلى رسم؟
تعتمد الفكرة على نقل تغير جسدي أو تجريبي إلى حركة قابلة للرسم. وقد يكون النقل عبر ذراع ميكانيكي، أو أنبوب ينقل تغير الضغط، أو محول يحول التغير الفيزيائي إلى إشارة كهربائية في الأنظمة الأحدث. ويتيح تحرك سطح التسجيل ربط هذه التغيرات بالزمن.
- يلتقط الجزء الحساس تغير الحركة أو الضغط المراد دراسته.
- ينقل نظام التوصيل هذا التغير إلى أداة التسجيل.
- يرسم القلم أو النظام الإلكتروني مسار الإشارة مع مرور الوقت.
- تستخدم علامات الزمن والمعايرة لتقدير مدة التغير وحجمه.
في الأجهزة التقليدية، تؤثر سرعة دوران الأسطوانة في امتداد الموجات أفقيًا، بينما تؤثر حساسية التسجيل في ارتفاعها. ولهذا قد يبدو الرسم مختلفًا عند تغيير إعدادات الجهاز رغم بقاء الظاهرة المسجلة نفسها. ومن دون معرفة هذه الإعدادات، تصبح المقارنة بين تسجيلين محدودة الفائدة.
أين استخدم مخطاط التموج؟
دراسة وظائف الأعضاء
كان للجهاز دور مهم في مختبرات علم وظائف الأعضاء؛ إذ استُخدم لتسجيل انقباض العضلات، وتتبع تغيرات الضغط، ودراسة بعض الحركات التنفسية. وأتاح للباحثين ملاحظة توقيت الاستجابة ومدتها، وكيف تتغير تحت ظروف تجريبية مختلفة. وهذه الاستخدامات لا تعني أن الجهاز يجرى حاليًا لكل شخص لديه أعراض عضلية أو تنفسية.
التعليم والبحث
قد يظهر مخطاط التموج في الدروس العملية لتوضيح العلاقة بين المؤثر والاستجابة. فعندما تسجل حركة متكررة، يصبح من الأسهل فهم الفرق بين تكرارها وقوتها ومدتها. وتستخدم المختبرات الحديثة غالبًا حساسات وبرامج رقمية تؤدي وظائف تسجيل أكثر تنوعًا، مع إمكان حفظ البيانات وتحليلها.
السياق الطبي والتاريخي
أسهم تسجيل التغيرات مع الزمن في تطور أدوات قياس طبية عديدة. ومع ذلك، فإن مخطاط التموج التقليدي ليس فحصًا تشخيصيًا روتينيًا شائعًا باسمه في معظم العيادات الحديثة. وقد ترد تسميات مرتبطة به في تطبيقات متخصصة أو مراجع قديمة، ما يجعل معرفة الاسم الكامل للإجراء ضرورية لفهم المقصود.
ما الفرق بينه وبين التخطيطات الحديثة؟
تشابه الرسوم لا يعني تشابه الفحوص؛ فكثير من الأجهزة الطبية تنتج خطوطًا وموجات، لكنها تقيس ظواهر مختلفة تمامًا. وقد تكون الإشارة كهربائية أو ميكانيكية أو مرتبطة بتدفق الهواء. لذلك لا يمكن اعتبار كل رسم متعرج تسجيلًا بمخطاط التموج.
- تخطيط القلب: يسجل النشاط الكهربائي للقلب، ولا يقيس قوة انقباضه مباشرة.
- تخطيط الدماغ: يسجل النشاط الكهربائي للدماغ بواسطة أقطاب توضع عادة على فروة الرأس.
- قياس التنفس: يقيس أحجام الهواء وتدفقه أثناء مناورات تنفسية محددة، ويساعد في تقييم وظائف الرئتين.
- قياس الضغط: يعتمد على جهاز وطريقة يناسبان موضع القياس، وقد يعرض رقمًا أو منحنى متغيرًا مع الزمن.
يختار الطبيب الفحص بناءً على السؤال الطبي الذي يريد الإجابة عنه. فوجود خفقان لا يجعل تسجيل الحركة وحده بديلًا عن تقييم كهرباء القلب، كما أن الشكوى من ضيق التنفس لا تحدد تلقائيًا فحصًا واحدًا مناسبًا للجميع.
كيف يفهم المختص التسجيل؟
يبدأ تفسير الرسم بتحديد مصدر الإشارة ووحدة القياس وسرعة التسجيل. وبعد ذلك يمكن وصف ارتفاع الموجات وتكرارها ومدتها ومدى انتظامها، وربطها بالأحداث المسجلة أثناء التجربة أو الفحص. ولا تحمل هذه الصفات معنى مرضيًا ثابتًا خارج سياقها.
فالموجة الأعلى قد تعكس تغيرًا أكبر في الظاهرة المقاسة، لكنها قد تنتج أيضًا عن زيادة حساسية الجهاز. وقد يكون اضطراب الخط ناتجًا عن حركة غير مقصودة أو خلل في التوصيل، وليس عن اضطراب داخل الجسم. لذلك يراجع المختص جودة التسجيل قبل الاعتماد عليه.
- هل تمت معايرة الجهاز بصورة مناسبة؟
- هل الإشارة واضحة وخالية من التشويش المؤثر؟
- هل ظروف التسجيل قابلة للمقارنة مع القياسات الأخرى؟
- هل تتفق الملاحظات مع الأعراض والفحص السريري عند استخدام التسجيل طبيًا؟
هل يحتاج إلى تحضير؟ وهل له مخاطر؟
لا توجد تعليمات تحضير موحدة لمجرد ذكر «مخطاط التموج»، لأنه يصف أداة أو مبدأ تسجيل أكثر مما يصف إجراءً واحدًا. فالتحضير يتوقف على العضو الذي يجري تقييمه، ونوع الحساسات، وما إذا كان التسجيل جزءًا من اختبار آخر. لا تفترض أنك تحتاج إلى الصيام أو إيقاف دواء دون تعليمات واضحة من الجهة التي تجري الفحص.
كذلك لا يمكن تحديد المخاطر من اسم جهاز التسجيل وحده. فالتقاط حركة بواسطة حساس خارجي يختلف عن قياس ضغط يتطلب قسطرة أو تدخلًا آخر. والمخاطر المحتملة تتعلق بطريقة الحصول على الإشارة والإجراء المصاحب، لا برسم الخط نفسه. اسأل مسبقًا عن أي ألم متوقع والاحتياطات المناسبة لحالتك.
متى تزور الطبيب؟
ورود هذا المصطلح في كتاب أو مستند لا يستدعي زيارة طبية بحد ذاته. أما إذا ظهر في طلب فحص أو تقرير يخصك، فتواصل مع الطبيب أو المركز لتوضيح المقصود، خصوصًا إن لم يكن اسم الإجراء الكامل أو سبب طلبه واضحًا.
احجز تقييمًا طبيًا عند وجود خفقان متكرر، أو دوخة غير مفسرة، أو ضيق تنفس متكرر، أو ضعف عضلي مستمر. سيحدد الطبيب الفحوص المناسبة بعد مراجعة الأعراض والتاريخ الصحي، بدلًا من اختيار جهاز اعتمادًا على اسمه.
اطلب المساعدة العاجلة عند ألم صدري جديد أو شديد، أو ضيق تنفس شديد، أو فقدان الوعي، أو ضعف مفاجئ بأحد جانبي الجسم. لا تنتظر إجراء تخطيط أو تفسير رسم قديم عند ظهور هذه العلامات.
ما الذي تسأل عنه قبل أي تسجيل طبي؟
اطلب اسم الفحص الكامل، وما الذي يقيسه، وكيف ستؤثر نتيجته في قرار العلاج أو المتابعة. واسأل عن التحضير ومدة الإجراء ومن سيشرح النتيجة. والخلاصة أن مخطاط التموج يساعد على إظهار التغيرات مع الزمن، لكن قيمة أي تسجيل تعتمد على جودة القياس ودقة تفسيره، ولا يغني الرسم وحده عن التقييم الطبي المناسب.
أسئلة شائعة
هل مخطاط التموج اسم مرض؟
لا، هو اسم جهاز لتسجيل تغيرات مثل الحركة أو الضغط مع الزمن، ويعرف بالإنجليزية باسم Kymograph. وقد يرد في مراجع وظائف الأعضاء أو أوصاف الأجهزة المختبرية.
هل مخطاط التموج هو تخطيط القلب؟
لا. تخطيط القلب يسجل النشاط الكهربائي للقلب، بينما ارتبط مخطاط التموج التقليدي بتسجيل تغيرات ميكانيكية مثل الحركة والضغط. تشابه شكل الموجات لا يجعل الجهازين متكافئين.
هل توجد قيم طبيعية موحدة لتسجيل مخطاط التموج؟
لا توجد قيم موحدة للاسم العام؛ فالتفسير يتوقف على الظاهرة المقاسة ووحداتها ومعايرة الجهاز وظروف التسجيل. لا يمكن تشخيص مرض من ارتفاع الموجة أو شكلها وحده.
هل يستخدم مخطاط التموج حتى الآن؟
قد يستخدم في بعض السياقات التعليمية والبحثية، لكن أنظمة إلكترونية ورقمية حلت محل كثير من تطبيقاته التقليدية. وهو ليس اسمًا شائعًا لفحص روتيني موحد في العيادات.
ماذا أفعل إذا طلب مني فحص بهذا الاسم؟
اطلب من الطبيب أو المركز توضيح الاسم الكامل للفحص والعضو المراد تقييمه وطريقة إجرائه. لا تصم ولا توقف أي دواء اعتمادًا على هذا الاسم وحده.
