مخطاط الذبذبة: كيف يعرض الإشارات وما دوره في الطب؟

مخطاط الذبذبة، المعروف بالإنجليزية باسم Oscilloscope، أداة قياس إلكترونية تعرض كيف تتغير الإشارة الكهربائية خلال فترة زمنية. وبدلًا من إظهار رقم واحد فقط، مثل قيمة الجهد، يرسم الجهاز موجة توضح تفاصيل قد لا تظهر في القياس العددي البسيط، مثل نبضات قصيرة أو تقلبات غير منتظمة.

يُستخدم هذا الجهاز في مجالات الهندسة والإلكترونيات والاتصالات، وكذلك في تطوير بعض التجهيزات الطبية وفحصها. وقد يرد المصطلح أحيانًا بمعنى عام لأداة تسجيل الاهتزازات، لذلك يُفضَّل الرجوع إلى اسم الجهاز ووظيفته في السياق المقصود بدل الاعتماد على التسمية وحدها.

تصل الإشارة إلى مدخل الجهاز عبر مسبار أو وصلة مناسبة، ثم تُعالج وتُعرض على الشاشة. وفي العرض المعتاد يمثل المحور الأفقي الزمن، بينما يمثل المحور الرأسي الجهد الكهربائي. ويمكن تعديل إعدادات العرض لرؤية تغيرات سريعة جدًا أو متابعة موجة خلال مدة أطول.

إذا كان مصدر القياس كمية غير كهربائية، مثل الضغط، فلا بد من حساس يحولها إلى إشارة كهربائية أولًا. ولا يعرف مخطاط الذبذبة تلقائيًا معنى هذه الإشارة داخل الجسم؛ إذ يعتمد تفسيرها على الحساس المستخدم ومعايرته وطريقة توصيله والغرض من القياس.

• السعة: مقدار ارتفاع الإشارة أو انخفاضها، وقد يرتبط بقوة الإشارة التي يجري قياسها.
• التردد: عدد مرات تكرار الموجة خلال الزمن، عندما تكون الإشارة متكررة.
• شكل الموجة: يساعد على اكتشاف التشوهات أو الانقطاعات أو النبضات غير المتوقعة.
• الفاصل الزمني: يوضح المدة بين حدثين كهربائيين أو بين إشارتين متزامنتين.

تطوير الأجهزة والتحقق من أدائها

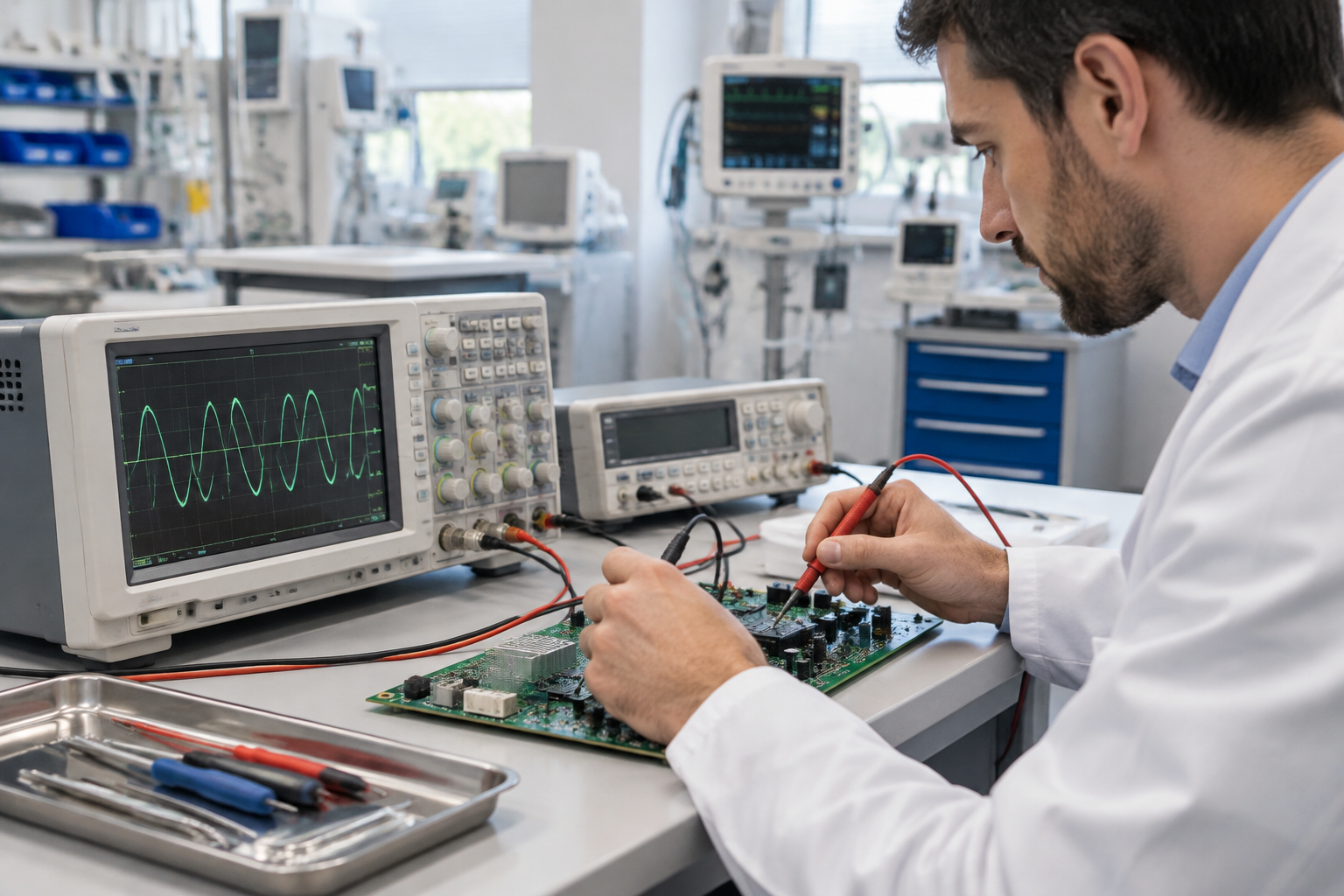

يستعين مهندسو الأجهزة الطبية بمخطاط الذبذبة لفحص الدوائر الإلكترونية، ومقارنة الإشارات الداخلة إلى الجهاز بالإشارات الخارجة منه. وقد يساعد ذلك على التأكد من عمل مراحل تضخيم الإشارة أو ترشيحها وفق المواصفات المطلوبة، قبل استخدام الجهاز في الرعاية الصحية.

الصيانة والبحث عن الأعطال

عند حدوث خلل في جهاز طبي، قد تُستخدم هذه الأداة لتحديد انقطاع إشارة أو اضطراب في مصدر التغذية أو وجود تشويش غير معتاد. وتُجرى الفحوص وفق تعليمات الشركة المصنّعة، وغالبًا باستخدام مصادر إشارات أو محاكيات مخصصة بدل توصيل التجهيزات التجريبية بالمريض.

التعليم والبحث

يفيد الجهاز في شرح خصائص الإشارات والدوائر التي تلتقط نشاط الجسم. وقد يُستخدم ضمن أنظمة بحثية مجهزة بعوازل وحساسات ملائمة. لكن نجاح تجربة مخبرية لا يعني أن النظام أصبح معتمدًا لتشخيص المرضى أو اتخاذ قرارات علاجية.

قد تبدو الموجات على شاشة مخطاط الذبذبة مشابهة للخطوط التي تظهر على شاشة مراقبة المريض. لكن التشابه البصري لا يعني أن الأجهزة تؤدي الوظيفة نفسها. فجهاز تخطيط القلب مصمم لالتقاط النشاط الكهربائي للقلب عبر أقطاب محددة، مع متطلبات خاصة للدقة والسلامة وطريقة التسجيل.

أما تخطيط الدماغ فيستخدم تجهيزات مخصصة لتسجيل إشارات كهربائية ضعيفة من فروة الرأس. وتجمع شاشات المراقبة الطبية بيانات من مصادر مختلفة، مثل القلب وحساس الأكسجين أو ضغط الدم، ثم تعرضها بصيغ مناسبة للمتابعة السريرية.

• مخطاط الذبذبة أداة عامة لقياس الإشارات، ولا يحدد بمفرده مصدرها الحيوي أو دلالتها الطبية.
• جهاز التخطيط الطبي يجمع الإشارة بطريقة معيارية تساعد المختص على تفسيرها.
• شاشة المراقبة قد تتضمن إنذارات وحدودًا مبرمجة، لكنها لا تغني عن تقييم حالة المريض.

كذلك لا ينبغي الخلط بين هذا الاسم وقياس التذبذب التنفسي، وهو فحص متخصص يستخدم اهتزازات ضغط صغيرة لتقييم خصائص الجهاز التنفسي. فوجود كلمة «التذبذب» في الاسمين لا يجعلهما إجراءً واحدًا.

لا توجد تحضيرات طبية موحدة لمخطاط الذبذبة نفسه، لأنه ليس فحصًا سريريًا مستقلًا يُجرى عادة للمرضى. فإذا ورد اسمه في موعد أو طلب طبي، اسأل المركز عن الاسم الدقيق للإجراء: هل المقصود تخطيط القلب، أم مراقبة وظيفة معينة، أم فحص تنفسي، أم مجرد وصف تقني للجهاز؟

يعتمد الاستعداد على الفحص الحقيقي المطلوب. فقد تحتاج بعض الاختبارات إلى تعليمات تتعلق بالنشاط أو الطعام أو المستحضرات الجلدية، بينما لا يحتاج غيرها إلى استعداد خاص. لا توقف دواءً ولا تصم اعتمادًا على هذا الاسم وحده، واتبع تعليمات الجهة التي ستجري الفحص.

تتأثر جودة العرض بجودة الإشارة الأصلية وطريقة التقاطها وإعدادات الجهاز. وقد تنشأ موجة غير منتظمة بسبب وصلة مرتخية أو حساس غير مناسب أو تشويش كهربائي، وليس بسبب خلل في الجسم. وفي التسجيلات الحيوية قد تؤثر حركة المريض أو ضعف تلامس الأقطاب مع الجلد أيضًا.

كما أن تغيير مقياس الزمن أو الجهد قد يجعل الموجة تبدو أسرع أو أكبر على الشاشة دون أن يكون المصدر قد تغير. لذلك يتحقق المختص من المعايرة والوحدات والإعدادات قبل استخلاص النتيجة، ويقارن التسجيل بالأعراض والفحص السريري والاختبارات الأخرى عند الحاجة.

لا يجوز توصيل مخطاط ذبذبة عام مباشرة بجسم الإنسان أو بأقطاب موصولة به. فالأجهزة الإلكترونية غير المصممة للاستخدام الطبي قد تتيح مرور تيارات خطرة، خصوصًا عند وجود توصيلات أرضية أو أجهزة متعددة متصلة بالشبكة الكهربائية. ويتطلب القياس على الإنسان أنظمة معتمدة وعزلًا مناسبًا وإشرافًا مؤهلًا.

• تُترك أعمال الفحص والصيانة للمتخصصين المدربين على الجهاز المعني.
• تُستخدم المجسات والملحقات وفق مواصفات المصنّع ومتطلبات السلامة.
• لا تُعطَّل وسائل التأريض أو الحماية بهدف تحسين شكل الإشارة.
• لا تُجرى تجارب منزلية لتسجيل إشارات الجسم بتوصيلات كهربائية مرتجلة.
• لا تُغيَّر إعدادات جهاز علاجي اعتمادًا على موجة دون إجراءات تحقق معتمدة.

وجود موجة غير مألوفة على شاشة لا يكفي لتحديد الحاجة إلى العلاج، كما أن مظهرها الطبيعي لا يستبعد المرض. راجع الطبيب إذا كان لديك خفقان متكرر، أو دوخة غير مفسرة، أو نوبات فقدان وعي، أو أعراض مستمرة تحتاج إلى تقييم، ليختار الفحص المناسب بدل محاولة تفسير الإشارات بنفسك.

اطلب رعاية عاجلة عند ألم أو ضغط شديد في الصدر، أو ضيق نفس شديد، أو إغماء مصحوب بأعراض مقلقة. وإذا انطلق إنذار جهاز مراقبة أو لاحظت تغيرًا مفاجئًا لدى مريض موصول به، أبلغ الفريق الطبي فورًا ولا تتعامل مع الأمر بمجرد إسكات الإنذار. فالقيمة الطبية تأتي من تقييم الشخص والإشارة معًا، لا من الشاشة وحدها.
