مقياس الفولت: أنواعه واستخدامه الآمن مع الأجهزة الطبية

مقياس الفولت، أو الفولتميتر، أداة تعرض فرق الجهد الكهربائي بوحدة الفولت. ويمكن تبسيط الجهد بأنه الفرق الذي يدفع الشحنات إلى الحركة في الدائرة. أما التيار فهو تدفق الشحنات ويقاس بالأمبير، والمقاومة تعبر عن معارضة هذا التدفق وتقاس بالأوم. هذه كميات مختلفة، ولا يجوز التعامل مع وظائف قياسها باعتبارها متبادلة.

قد يكون الفولتميتر جهازًا مستقلًا، أو شاشة مثبتة على لوحة تشغيل، أو وظيفة داخل جهاز متعدد القياسات يسمى الملتيميتر أو الآفو. وعادة تكون مقاومته الداخلية مرتفعة لتقليل تأثيره على الدائرة أثناء الفحص، لكن القياس قد يتأثر بنوع الجهاز والدائرة وظروف التشغيل.

قياس الجهد المستمر

يرتبط الجهد المستمر بالبطاريات وكثير من الدوائر الإلكترونية ومخارج محولات الطاقة. تكون له قطبية موجبة وسالبة، وقد تظهر إشارة سالبة على الشاشة عند عكس اتجاه مجسات القياس. بعض العدادات المخصصة للجهد المستمر تحتاج إلى مصدر تغذية منفصل أو طريقة تركيب محددة وفق دليل الشركة.

قياس الجهد المتردد

يتغير الجهد المتردد دوريًا، وهو النوع الشائع في شبكات الكهرباء المنزلية. يحتاج قياسه إلى وضع أو جهاز مناسب، ولا يعني دعم قياس الجهد المستمر إمكانية استخدام الأداة لقياس كهرباء المنزل. كذلك تختلف قدرة المقاييس على إعطاء قراءة دقيقة عندما تكون موجة الجهد غير جيبية.

الأنواع الرقمية والتناظرية

تعرض المقاييس الرقمية النتيجة بأرقام، ما يسهل قراءتها ويقلل خطأ تقدير موضع المؤشر. أما التناظرية فتستخدم مؤشرًا على تدريج. لا يضمن العرض الرقمي وحده جودة القياس؛ فالدقة والسلامة وجودة التصنيع أهم من شكل الشاشة أو عدد الوظائف.

اختيار الجهاز لا يعتمد على أعلى رقم مطبوع على واجهته. ابدأ بتحديد الاستخدام المقصود، ثم راجع المواصفات ودليل التشغيل، وخصوصًا النقاط الآتية:

• نوع الجهد ومداه: هل يدعم الجهد المستمر أو المتردد، وهل المجال مناسب للدائرة المراد فحصها؟
• الدقة ودقة العرض: عدد الخانات الظاهرة لا يساوي بالضرورة دقة القياس الفعلية؛ راجع هامش الخطأ المعلن.
• تصنيف السلامة: تشير فئات CAT مع الجهد المصاحب لها إلى بيئات القياس التي صُمم الجهاز لتحمل مخاطرها، وليست ترتيبًا عامًا للجودة.
• مجسات الفحص: يجب أن تكون سليمة ومعزولة ومناسبة لتصنيف الجهاز وطبيعة المهمة.
• مقاومة الدخل: تؤثر في مقدار تحميل جهاز القياس على الدائرة، وتهم خصوصًا عند فحص الدوائر الإلكترونية الحساسة.
• القيمة الفعالة الحقيقية: تفيد خاصية True RMS في قياس بعض الإشارات المترددة غير الجيبية ضمن حدود الجهاز المحددة.
• المعايرة والتوثيق: تزداد أهميتهما في أعمال الصيانة المهنية التي تتطلب نتائج موثوقة وقابلة للتتبع.

وفي العدادات المركبة على اللوحات، يجب أيضًا التحقق من متطلبات التغذية والعزل وطريقة التوصيل. وجود مدى جهد مرتفع في إعلان المنتج لا يعني أنه آمن تلقائيًا لكل مصادر الكهرباء أو مناسبًا للصيانة الطبية.

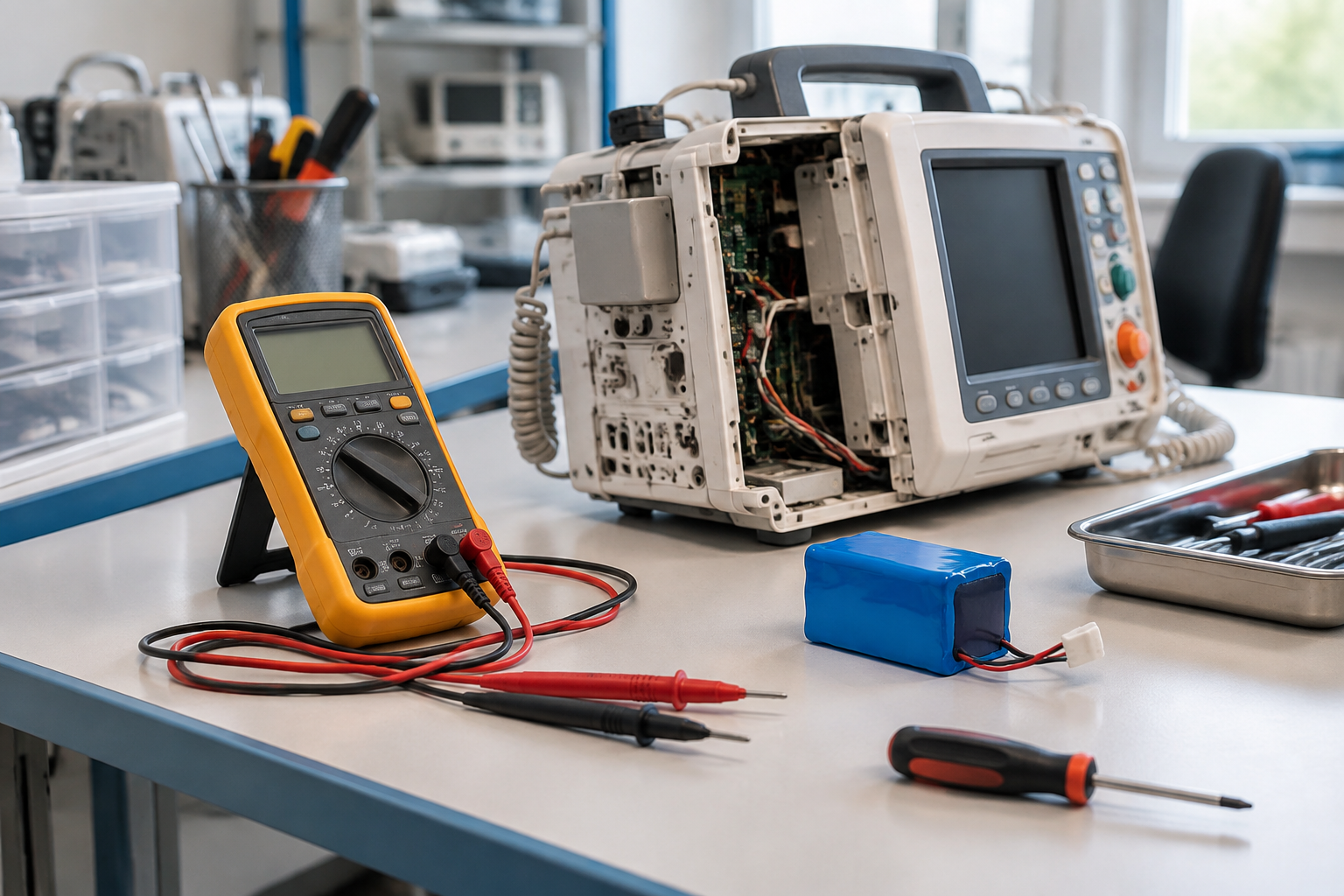

قد يستعين فني الأجهزة الطبية بمقياس الفولت للتحقق من خرج مزود الطاقة، أو متابعة جهد بطارية، أو البحث عن انقطاع في تغذية دائرة إلكترونية. ومن أمثلة الأجهزة التي تحتوي على هذه الدوائر أجهزة المراقبة ومضخات التسريب وبعض أجهزة القياس المنزلية. لكن خطوات الفحص تختلف بحسب تصميم الجهاز وتعليمات الشركة المصنعة.

القراءة الطبيعية لا تعني بالضرورة أن البطارية تحتفظ بسعتها، أو أن مزود الطاقة يعمل جيدًا تحت الحمل، أو أن الجهاز يعطي نتائج طبية صحيحة. وقد تتطلب المشكلة اختبارات إضافية للأداء أو البطارية أو الإشارات الإلكترونية باستخدام معدات متخصصة.

ولا يغني الفولتميتر عن جهاز تحليل السلامة الكهربائية الطبية. فاختبارات تيارات التسرب وسلامة التأريض والعزل تحتاج إلى أدوات وإجراءات مناسبة بحسب الجهاز والمعايير المعمول بها. كما لا يُوصل مقياس كهربائي عام بجسم المريض أو بأجزاء متصلة به بغرض إجراء فحص صحي.

من مميزات مقياس الفولت سهولة عرض النتائج وسرعة التحقق من وجود فرق جهد، مع توافر أشكال محمولة وأخرى ثابتة. وقد يجمع الملتيميتر وظائف متعددة في أداة واحدة، ما يجعله مفيدًا للمختصين في تشخيص الأعطال الأولية وتقليل تبديل القطع دون دليل.

لكن الأداة لا تقيس كل شيء. فراسم الإشارة يعرض تغير الإشارة مع الزمن، ومقياس LCR يفحص خصائص مثل السعة والمحاثة والمقاومة، والكاميرا الحرارية ترصد توزيع درجات الحرارة. كذلك لا يقيس الفولتميتر وحده استهلاك الطاقة أو التيار، إلا إذا كان جزءًا من نظام يدعم هذه الوظائف وتجهيزاتها.

قد يؤدي اختيار وظيفة خاطئة أو استخدام مجس تالف إلى قصر كهربائي أو حروق أو صعق. وتبقى بعض المكثفات مشحونة حتى بعد فصل الكهرباء، لذلك لا يكفي نزع القابس لاعتبار الأجزاء الداخلية آمنة للمس.

• اترك فحص كهرباء الشبكة وفتح الأجهزة الطبية لفني مؤهل، خصوصًا المعدات المتصلة بالمريض.
• لا تستخدم أداة متشققة أو مجسات ذات عزل متضرر، ولا تعمل بيدين مبتلتين أو قرب السوائل.
• لا تتجاوز حدود الجهاز أو المجسات، ولا تعتمد على أدوات مجهولة التصنيف في مصادر الطاقة عالية الخطورة.
• لا تغيّر منافذ المجسات أو وظائف القياس عشوائيًا؛ فإعداد قياس التيار يختلف عن إعداد قياس الجهد.
• لا تعتبر القراءة الصفرية وحدها دليلًا كافيًا على انعدام الخطر؛ التحقق من فصل الطاقة له إجراءات مهنية.

إذا ظهرت رائحة احتراق أو سخونة غير معتادة في جهاز طبي منزلي، فأوقف استخدامه إن كان ذلك آمنًا، وتواصل مع الجهة المسؤولة عن صيانته. أما إذا كان ضروريًا لاستمرار علاج حيوي، فاتبع خطة الطوارئ واتصل بالفريق المعالج فورًا لتأمين بديل آمن، ولا تحاول إصلاحه بنفسك.

عند حدوث صعق كهربائي، لا تلمس المصاب ما دام مصدر الكهرباء متصلًا به. افصل المصدر إن أمكن دون تعريض نفسك للخطر، واطلب الطوارئ عند فقدان الوعي أو صعوبة التنفس أو ألم الصدر أو الخفقان أو الحروق الشديدة. وإذا لم يكن المصاب يتنفس طبيعيًا بعد تأمين المكان، فاتبع تعليمات مركز الطوارئ بشأن الإنعاش.

اطلب تقييمًا طبيًا بعد الصعق حتى إن بدت الإصابة بسيطة، لأن آثارها الداخلية قد لا تكون ظاهرة. وتزداد أهمية التقييم العاجل عند التعرض لجهد مرتفع، أو أثناء الحمل، أو مع استمرار الألم أو التنميل. مقياس الفولت أداة لفحص الكهرباء، وليس وسيلة لتقدير سلامة الجسم بعد الإصابة.
