مقياس الفولت والأمبير: فهم القراءات والاستخدام الآمن

هو جهاز يقيس الجهد الكهربائي أو التيار، وقد يجمع الوظيفتين مع وظائف أخرى. وعندما يقيس عدة كميات، مثل الجهد والتيار والمقاومة، يُسمى المقياس متعدد الوظائف أو الملتيميتر، ويُعرف أيضًا باسم الأفوميتر. تتوافر منه أجهزة رقمية تعرض النتائج على شاشة، وأخرى تناظرية تستخدم مؤشرًا متحركًا.

ليست كل أداة تحمل اسم مقياس كهربائي قادرة على أداء الوظائف نفسها. فبعض العدادات مخصص للتركيب الدائم داخل لوحة، وبعضها محمول للفحص، وبعضها يستخدم ملقطًا لقياس التيار. وقد تحتاج العدادات المركبة إلى حساسات خارجية أو مصدر تغذية منفصل، وفق تصميمها.

تساعد معرفة الوحدات على تجنب الخلط بين سبب المشكلة الكهربائية ونتيجتها. فظهور جهد مناسب لا يعني بالضرورة أن مصدر الطاقة يستطيع تشغيل الجهاز بصورة صحيحة عند الاستخدام.

• الفولت: وحدة قياس فرق الجهد بين نقطتين، أي القوة الدافعة التي تسمح بمرور التيار عند اكتمال الدائرة.
• الأمبير: وحدة قياس شدة التيار الكهربائي الذي يمر في مسار معين.
• الأوم: وحدة قياس المقاومة التي تعارض مرور التيار الكهربائي.
• الواط: وحدة قياس القدرة الكهربائية، أي معدل استهلاك الطاقة أو تحويلها.

في دوائر التيار المستمر البسيطة، تساوي القدرة حاصل ضرب الجهد في التيار. أما في دوائر التيار المتردد فقد تدخل عوامل إضافية، مثل معامل القدرة؛ لذلك لا يكفي ضرب أي قراءتين للحصول على الاستهلاك الفعلي بدقة.

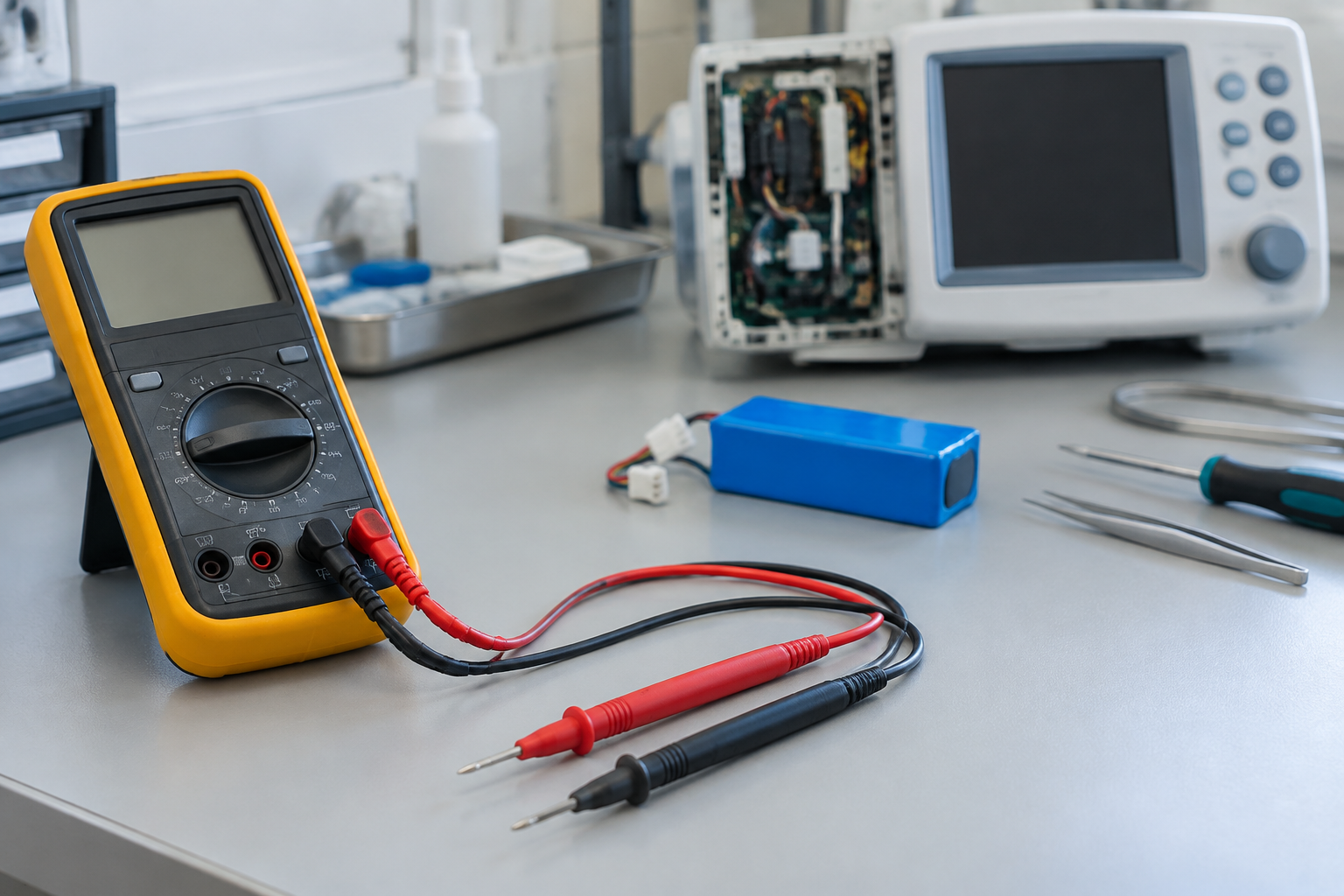

قد يستخدم المختص الملتيميتر لفحص بطارية أو محول طاقة، أو للتحقق من استمرارية سلك بعد فصل مصدر الكهرباء، أو للبحث عن عطل داخل دائرة إلكترونية وفق دليل الصيانة. وتساعد هذه الاختبارات في تضييق نطاق المشكلة، لكنها لا تمثل بمفردها تقييمًا شاملًا للجهاز الطبي.

فالسلامة الكهربائية للأجهزة الطبية قد تتطلب معدات مخصصة لقياس تيارات التسرب، وفحص التأريض والعزل، واختبارات أخرى بحسب نوع الجهاز ومعايير صيانته. كما أن دقة عمل جهاز قياس الضغط أو المضخة الطبية تحتاج إلى اختبارات أداء منفصلة عن قياس الجهد والتيار.

لا يُوصل الملتيميتر بجسم الإنسان لقياس «كهرباء الجسم»، ولا يحل محل تخطيط القلب أو الأعصاب. ولا يجوز إجراء فحص كهربائي عادي على جهاز أثناء اتصاله بالمريض؛ فهذه الأعمال تتطلب إجراءات ومعدات واختصاصًا مناسبًا.

المقياس الرقمي المحمول

يناسب أعمال الفحص المتنوعة ضمن حدود مواصفاته. وقد يوفر اختيار نطاق القياس تلقائيًا، أو تثبيت القراءة، أو اختبار الاستمرارية. لكن وجود هذه المزايا لا يجعل الجهاز مناسبًا تلقائيًا لكل دائرة أو مصدر كهرباء.

المقياس القلمي والملقط الكهربائي

يتميز الشكل القلمي بسهولة الحمل، إلا أن وظائفه ووسائل حمايته تختلف بين الطرازات. أما الملقط الكهربائي فيقيس التيار عبر المجال المغناطيسي حول الموصل، وفق نوعه وقدراته، وغالبًا دون فتح مسار الدائرة. وليس كل ملقط قادرًا على قياس التيار المستمر.

عدادات المراقبة المركبة

قد تعرض وحدات المراقبة الجهد والتيار والقدرة والطاقة المستهلكة بصورة مستمرة. وهي تختلف عن أدوات الفحص المحمولة من حيث التركيب والعزل وطريقة التغذية. كذلك فإن أجهزة قياس المسافات بالليزر وكاميرات فحص الأنابيب ليست بدائل لمقياس الفولت والأمبير، حتى لو عُرضت معه في المتجر نفسه.

تُقارن القراءة بالمواصفات المكتوبة على الجهاز أو مصدر الطاقة، مع مراعاة ظروف القياس. فقراءة البطارية دون تشغيل الحمل قد تبدو مقبولة، ثم ينخفض جهدها عند تشغيل الجهاز. كذلك قد تتغير قراءة التيار بين لحظة بدء التشغيل وحالة العمل المستقر.

• انتبه إلى الوحدة؛ فالملي أمبير جزء من الألف من الأمبير، وليس قيمة مكافئة له.
• ميّز بين التيار المستمر والمتردد، لأن اختيار الوضع غير المناسب قد ينتج قراءة مضللة.
• لا تعتبر الصفر دليلًا مؤكدًا على انعدام الكهرباء؛ فقد ينتج عن إعداد خاطئ أو سلك اختبار تالف.
• قد تعني إشارة السالب في قياس الجهد المستمر انعكاس قطبية مجسّي الاختبار، لا وجود عطل.
• قد تشير علامة تجاوز النطاق إلى قيمة أعلى من مجال القياس أو إلى دائرة مفتوحة، بحسب الوظيفة المستخدمة.

عندما تتذبذب الأرقام، قد يكون السبب تغير الحمل أو ضعف التلامس أو طبيعة الإشارة أو قصور أداة القياس. لذلك لا يصح استبدال جزء من جهاز طبي اعتمادًا على قراءة منفردة غير مؤكدة.

ابدأ بتحديد المهمة وبيئة العمل، لا باسم الشركة أو عدد الوظائف. وفي الاستخدام المهني، راجع متطلبات المنشأة ودليل صيانة الجهاز قبل اختيار الأداة.

• نطاق القياس والدقة: يجب أن يناسبا القيم المتوقعة وحدود الخطأ المقبولة.
• تصنيف السلامة: ينبغي أن يلائم موقع القياس ومخاطر الارتفاعات العابرة في الجهد، لا قيمة الجهد الاسمية وحدها.
• حماية المداخل: تشمل مصهرات مناسبة وعزلًا جيدًا ومجسات سليمة ومعتمدة للاستخدام المقصود.
• قياس القيمة الفعالة الحقيقية: قد يكون مهمًا عند التعامل مع بعض أشكال التيار المتردد غير الجيبية.
• المعايرة والتوثيق: تحتاج أعمال الصيانة المهنية إلى التحقق الدوري من دقة الأداة وتوثيق النتائج حسب الإجراءات المعتمدة.

طريقة قياس الجهد تختلف عن طريقة قياس التيار. وتوصيل مدخل التيار مباشرة عبر مصدر جهد قد يسبب قصرًا كهربائيًا وحروقًا أو تلف الجهاز. لذلك لا تُجرّب قياس تيار مقبس منزلي، ولا تفتح جهازًا طبيًا أو مصدر طاقة اعتمادًا على شرح عام.

تُجرى اختبارات المقاومة والاستمرارية عادة بعد فصل الطاقة والتحقق من زوال الشحنة المخزنة وفق إجراءات الصيانة. فقد تحتفظ المكثفات بطاقة خطرة حتى بعد نزع القابس. وتجنب العمل بيدين مبتلتين أو بمجسات متشققة، ولا تتجاوز وسائل الحماية أو تستبدل المصهر بنوع غير مطابق.

إذا ظهرت رائحة احتراق أو سخونة غير معتادة أو شرر، أوقف الاستخدام وافصل التغذية فقط إن أمكن بأمان. وإذا كان الجهاز ضروريًا لدعم حياة المريض، فاستعن فورًا بالفريق المسؤول لتوفير بديل آمن، بدل إيقاف العلاج دون خطة.

بعد التعرض لصدمة كهربائية، اطلب تقييمًا طبيًا سريعًا حتى إن بدت الإصابة محدودة؛ فقد لا تعكس العلامات الجلدية حجم الضرر. واتصل بالإسعاف فورًا عند فقدان الوعي، أو ألم الصدر، أو الخفقان، أو صعوبة التنفس، أو التشنجات، أو الحروق الشديدة، وكذلك عند التعرض لجهد مرتفع.

لا تلمس المصاب ما دام متصلًا بمصدر الكهرباء. افصل التيار إذا كان ذلك آمنًا، وابتعد عن أسلاك الجهد العالي وانتظر المختصين. وبعد تأمين المكان، اتبع تعليمات الإسعاف، وابدأ الإنعاش القلبي الرئوي عند غياب التنفس الطبيعي وفق توجيهات المسعف أو تدريبك.
